系列型号:

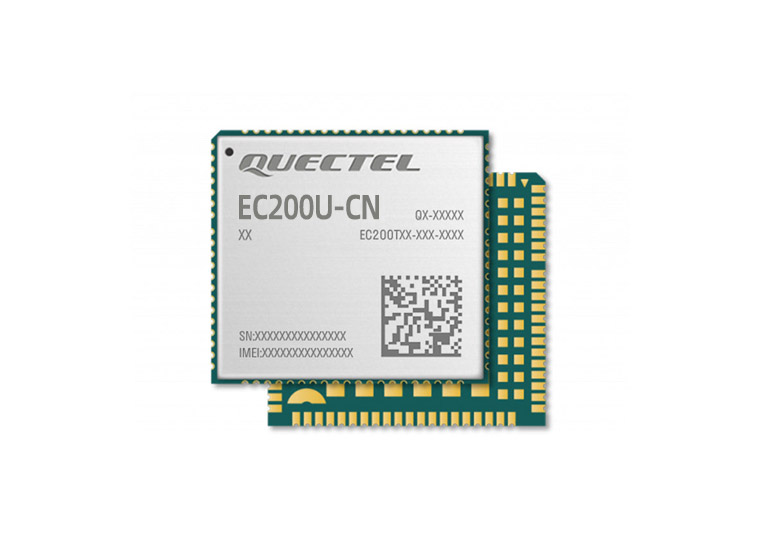

EC200U-CN QuecOpen是一款LTE-FDD/LTE-TDD/GSM无线通信模块,支持LTE-FDD、LTE-TDD、GPRS网络数据连接,可为客户特殊应用提供语音功能,同时还支持GNSS功能。
系列型号:
EC200U-CN QuecOpen是一款LTE-FDD/LTE-TDD/GSM无线通信模块,支持LTE-FDD、LTE-TDD、GPRS网络数据连接,可为客户特殊应用提供语音功能,同时还支持GNSS功能。
主要性能
参数 | 说明 |
---|---|
供电 | ● VBAT供电电压范围:3.3-4.3V
● 典型供电电压:3.8V |
发射功率 | ●Class 4 for EGSM900
●Class 1 for DCS1800 ●Class 3 for LTE-FDD bands ●Class 3 for LTE-TDD bands |
LTE 特性 | ●最大支持 Cat 1 FDD 和 TDD
●支持 1.4/3/5/10/15/20 MHz 射频带宽 ●LTE-FDD:最大下行速率 10 Mbps,最大上行速率 5 Mbps ●LTE-TDD:最大下行速率 8.96 Mbps,最大上行速率 3.1 Mbps |
GSM 特性 | GPRS:
● 支持 GPRS 多时隙等级 12 ● 编码格式:CS-1/CS-2/CS-3/CS-4 ● 最大下行速率 85.6 kbps,最大上行速率 85.6 kbps |
网络协议特性 | ●支持 TCP/UDP/PPP/NTP*/NITZ/FTP*/HTTP*/PING/CMUX*/HTTPS*/FTPS*/SSL*/FILE/MQTT/MMS*协议
●支持 PPP 协议的 PAP 和 CHAP 认证。 |
短消息(SMS) | ●文本与 PDU 模式●点对点短信收发
●短信小区广播 ●SMS 存储 |
(U)SIM 接口 | ●支持(U)SIM/SIM 卡:1.8 V 和 3.0 V |
音频特性 | ●支持 1 路模拟音频输入和 1 路模拟音频输出●GSM:HR/FR/EFR/AMR/AMR-WB
●支持回音消除和噪声抑制 |
USB接口 | ●兼容 USB 2.0(只支持从模式),数据传输速率最大到 480 Mbps●用于 AT 命令传送、数据传输、软件调试和软件升级
●USB 虚拟串口驱动:支持 Windows 7/8/8.1/10、Linux 2.6/3.x/4.1~4.14、 ●Android 4.x/5.x/6.x/7.x/8.x/9.x 等操作系统下的 USB 驱动 |
串口 | 主串口:
●用于 AT 命令传送和数据传输 ●波特率最大为 921600 bps,默认为 115200 bps ●支持 RTS 和 CTS 硬件流控 调试串口: ● 用于部分日志输出 ● 波特率为 921600 bps ● 只能作为调试串口,不能作为通用串口使用 辅助串口*: ● 蓝牙功能使用时,无法使用辅助串口,具体描述参考第 3.12 章 |
SD接口* | ●符合 SD 2.0 协议 |
WLAN 接口* | ●支持用于 WLAN 功能的 SDIO 1.1 接口 |
LCD接口* | ●支持 SPI 模式的 LCD 接口 |
AT命令 | ●3GPP TS 27.007 和 3GPP TS 27.005 定义的命令,以及移远通信增强型 AT 命令 |
网络指示 | ●NET_MODE 和 NET_STATUS 两个引脚指示网络状态 |
天线接口 | ●主天线接口(ANT_MAIN)、Wi-Fi/BT 天线接口(ANT_WIFI/BT)和 GNSS天线接口(ANT_GNSS)●50 Ω 特性阻抗 |
定位 | ●支持 Wi-Fi Scan/GNSS |
物理特性 | ●尺寸:(28.0 ±0.15) mm × (31.0 ±0.15) mm × (2.4 ±0.2) mm●重量:约 4.1 g |
温度范围 | ●正常工作温度:-35 °C ~ +75 °C●扩展工作温度:-40 °C ~ +85 °C
●存储温度:-40 °C ~ +90 °C |
软件升级 | ●可通过 USB 接口或 DFOTA*升级 |
RoHS | ●所有器件完全符合 EU RoHS 标准 |
