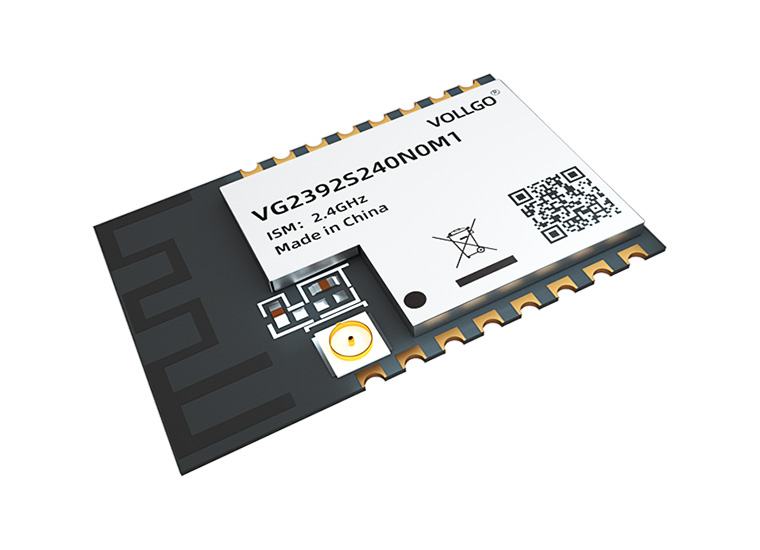

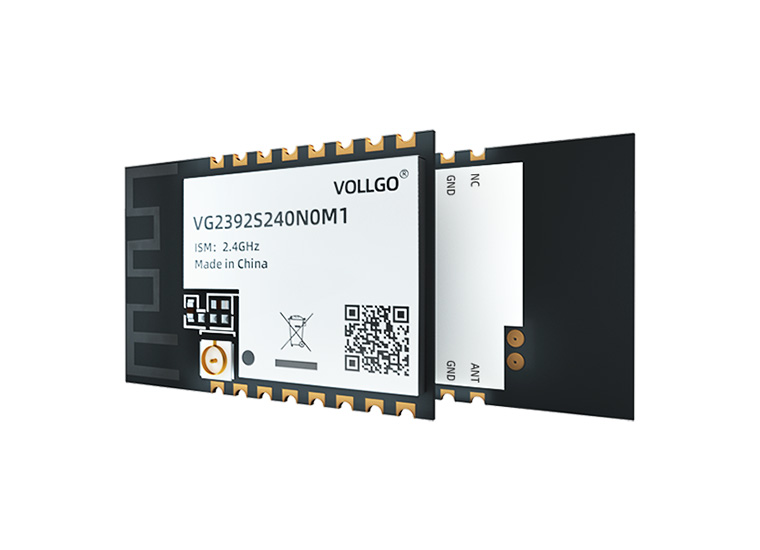

VG2392S240N0M1模块

系列型号：

VG2392S240X0M1 系列无线模块，是一款基于 SEMTECH 的 SX1281 高性能无线收发芯片设计的外置功率放大器(PA) 与低噪声放大器(LNA)、远距离的 2.4G LORA 双向无线收发模块。

产品选型

产品型号 VG2392S240N0M1 VG2392S240N0M1
电压范围 1.8～3.7V 一般3.3V
频率范围 2.4GHz 2400MHz-2500MHz
输出功率 -18dBm to +12.5dBm 可编程配置
无线速率 125～2000Kbps@FSK
260～1300Kbps@FLRC
0.476～202Kbps@LoRa		 可编程配置
调制方式 LoRa®, FLRC, (G)FSK –
接收灵敏度 -130dBm LORA，SF12,BW=203kHz,CR=4/5
接收带宽 300～2400kHz@FSK
300～1200kHz@FLRC
203～1625kHz@LoRa		 可编程配置
发射电流 24mA 发射功率 = 12.5dBm
接收电流 5.5mA LoRa BW=203KHz
休眠电流 <1uA –
驱动接口 SPI 标准 4 线 SPI，SPI 时钟：<=10MHz CPOL = 0，CPHA = 0
天线阻抗 50 欧姆 –
天线连接方式 侧边邮票孔 –
存储温度 -55℃～+125℃ –
工作温度 -40℃ ～ +85℃ 工业级
尺寸大小 16.0x 24.0mm –
在线购买 购买 购买

建议按照MPQ数量采购。
