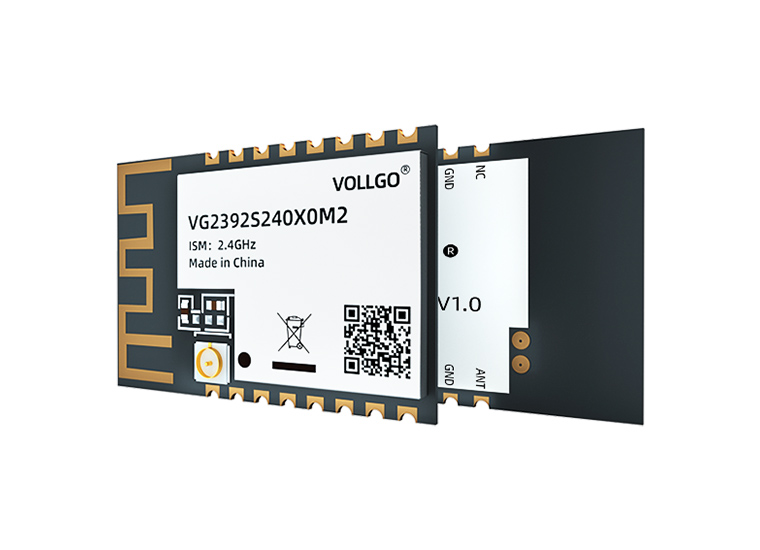

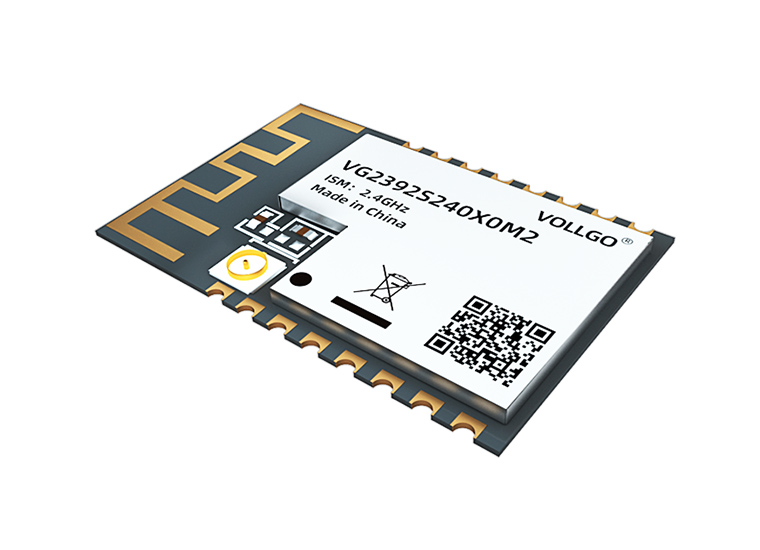

VG2392S240X0M2模块

系列型号：VG2392S240X0M2

VG2392S240X0M2 系列无线模块，是一款基于 SEMTECH 的 SX1281 高性能无线收发芯片设计的外置功率放大器(PA) 与低噪声放大器(LNA)、远距离的 2.4G LORA 双向无线收发模块。

产品选型

产品型号 VG2392S240X0M2 VG2392S240X0M2
电压范围 3.1～3.6V 一般3.3V
频率范围 2.4GHz 2400MHz-2500MHz
输出功率 27dBm SX1281芯片输出功率设置为0dBm
无线速率 125～2000Kbps@FSK
260～1300Kbps@FLRC
0.476～202Kbps@LoRa		 可编程配置
调制方式 LoRa®, FLRC, (G)FSK 推荐 LoRa、FLRC
接收灵敏度 -137dBm LORA，SF12,BW=203kHz,CR=4/5
接收带宽 300～2400kHz@FSK
300～1200kHz@FLRC
203～1625kHz@LoRa		 可编程配置
发射电流 370mA 发射功率 = 27dBm
接收电流 17mA LoRa BW=203KHz
休眠电流 <18uA SX1281 配置进入休眠同时 TXEN=0,RXEN=0
驱动接口 SPI 标准 4 线 SPI，SPI 时钟：<=10MHz CPOL = 0，CPHA = 0
天线阻抗 50 欧姆 –
天线连接方式 IPEX-1 座子或邮票半孔或板载 PCB天线 默认板载 PCB 天线，若需要 IPEX-1 座子或邮票半孔，需修改选择电阻
存储温度 -55℃～+125℃ –
工作温度 -40℃ ～ +85℃ 工业级
尺寸大小 16.0×24.0mm –
在线购买 购买 购买

建议按照MPQ数量采购。
